高光谱相机针对油体泄漏的检测实验
发布时间:2024-09-06
本文链接:www.gaoguangpu.net/laji/175.html

一、实验目的

1保障人类健康

石油中含有多种有毒物质,如苯及其衍生物等,这些物质对人体健康 构成严重威胁。当石油泄漏到环境中,特别是水域或土壤中时,这些 有毒物质可能通过食物链、水源或空气等途径进入人体,导致中毒、 疾病甚至死亡。因此,及时检测石油泄漏并采取措施进行清理,是保障人类健康的重要措施。

2、保护生态环境

石油泄漏对生态环境的破坏是巨大的。在水域中,石油会形成油膜, 阻隔大气与水体之间的气体交换,导致水体缺氧,影响水生生物的生 存。同时,石油中的有毒物质会对水生生物造成直接伤害,甚至导致 生物死亡。在陆地上,石油泄漏会污染土壤,影响植被生长,破坏生 态平衡。因此,检测石油泄漏并及时处理,是保护生态环境、维护生态平衡的必要手段。

3、减少经济损失

石油泄漏不仅会对环境和人类健康造成损害,还会带来巨大的经济损 失。在渔业方面,石油泄漏会导致鱼类死亡或品质下降,降低其经济 价值;在旅游业方面,受污染的海滩和景观会失去吸引力,影响旅游 业的发展。此外,石油泄漏后的清理工作需要投入大量的人力、物力 和财力。因此,及时检测石油泄漏并采取措施进行预防和处理,可以有效减少经济损失。

4、提高能源运输安全

石油是现代社会的重要能源之一,其运输安全直接关系到国家能源安 全和经济发展。油气管道是石油运输的主要方式之一,但管道泄漏现 象时有发生。通过检测石油泄漏并及时处理,可以确保油气管道的安全运行,提高能源运输的可靠性和安全性。

二、实验器材

实验测试仪器列表

设备名称

型号

配置明细

备注

高光谱相机

FS-23

光谱范围:400- 1000nm 光谱分辨率:2.5nm


太阳光

-

覆盖光谱范围:全光谱




三、实验步骤与数据分析

1.在默认太阳光下,搭建油体泄漏场景,过程中用机油模拟,使用高光谱测试能否将两者进行区分

2.测试过程如图,在此场景中放入反射率校准板,把机油倒在水中,机油慢慢扩散,并与水体分离,使用相机拍照






3、拍摄影像,使用 figstu 打开

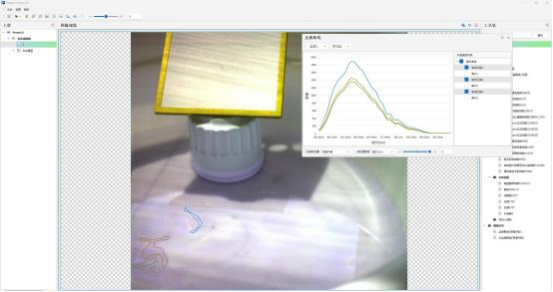

4、原始信号光谱曲线

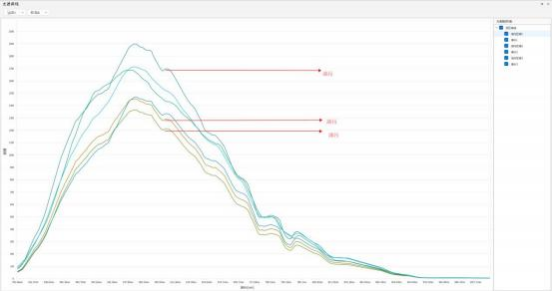

5、不同区域对比

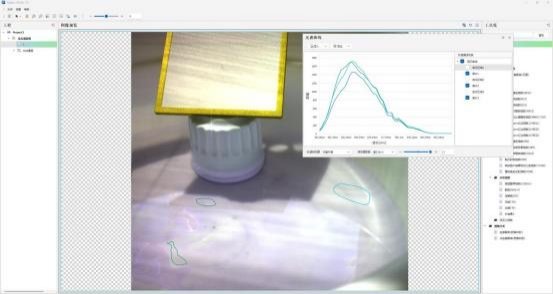

6、原始信号光谱区分,光谱查看是有差异的,但并没有明显体现

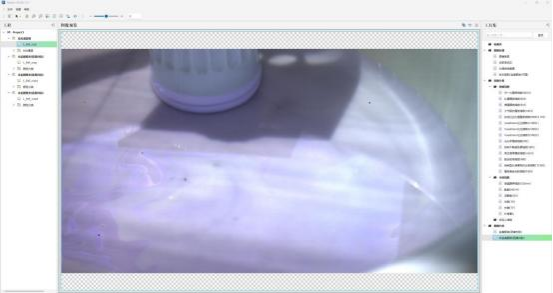

  7、接下来准备聚类,排除杂物影像,我们把数据进行反射率矫正,图片空间上进行裁剪

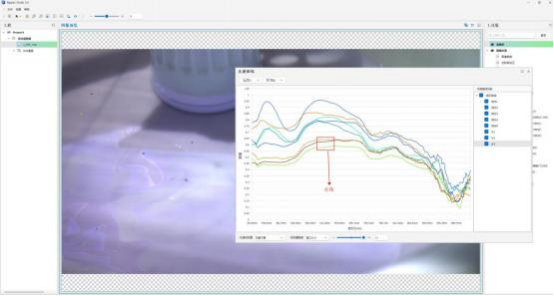

8、反射率光谱曲线查看,也有明显不同

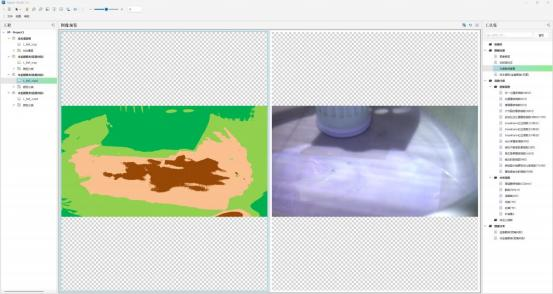

9、接下来使用非监督聚类功能,聚类个数 4 ,迭代次数 20 ,可以看到对空间中不同物质进行的划分,有一定效果

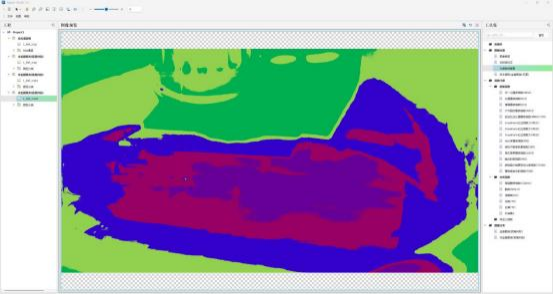

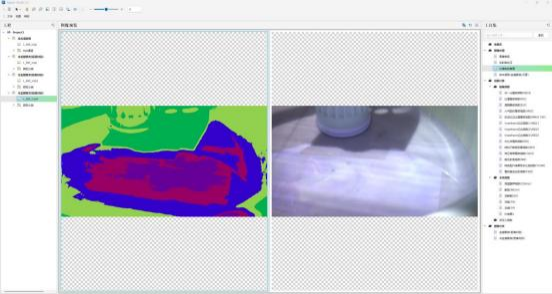

非监督聚类功能,聚类个数 5 ,迭代次数 30 ,由于实际拍摄过程 中机油在不断扩散,导致分布位置很不均匀,有些位置油层较厚,有些则比较薄,得出的聚类结果也不相同。但可以明确可以进行区分

注:图中还有阴影位置,白板遮住阳光所致,反射率差异也会比较大,被单独归为一类



总之,高光谱相机在油体泄漏检测方面具有独特的优势和广泛的应用前景。随着技术的不断发展,高光谱相机将在环境保护、安全生产等领域发挥越来越重要的作用。
